組市松紋立体凧Harmonized Chequered Box Kite

下田悠太・藤堂真也・野老朝雄／つながるかたち展05（東京大学生産技術研究所 S棟1階ギャラリー、2025年10月18日〜12月14日）出展

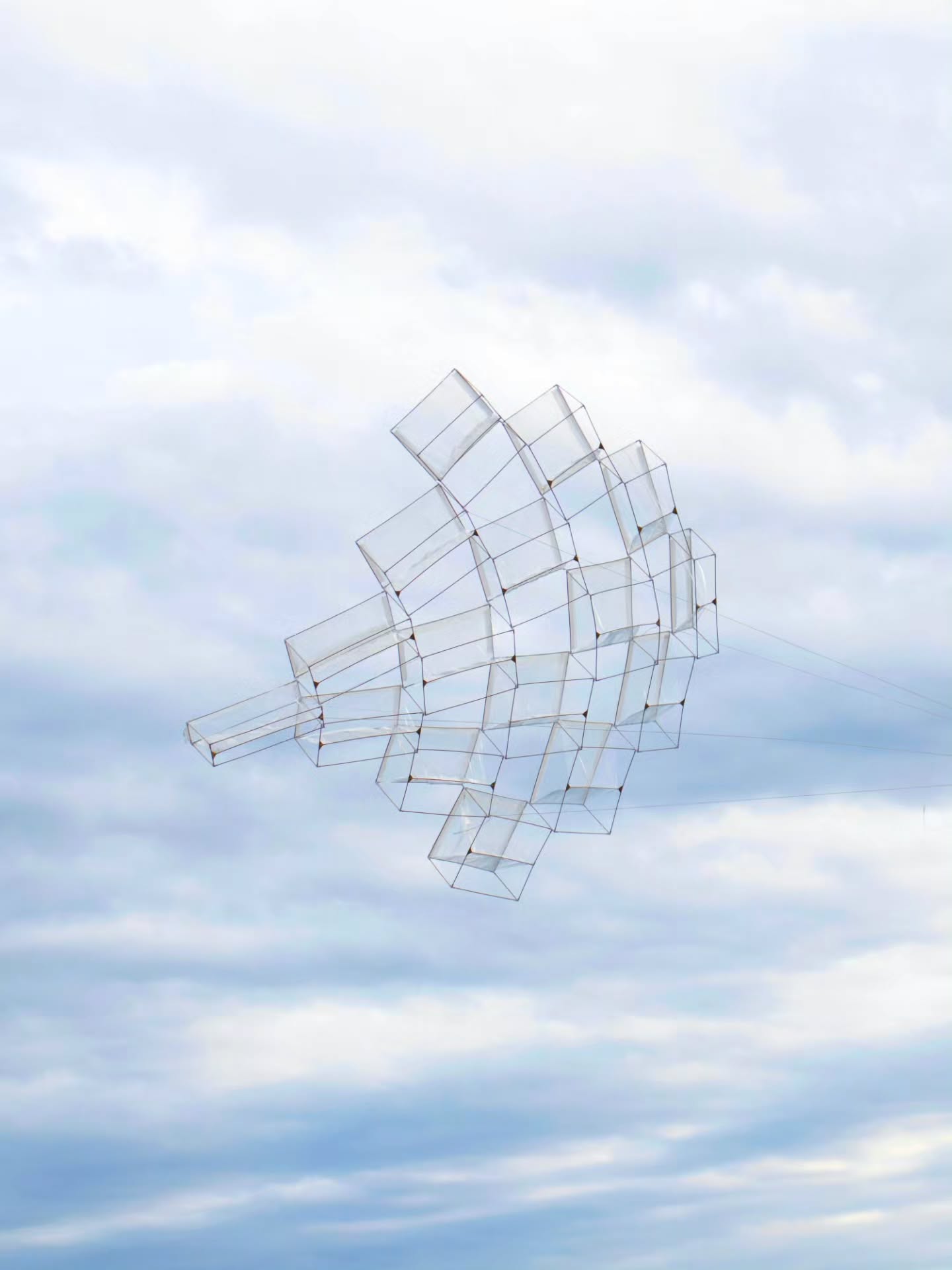

野老朝雄による組市松紋から着想を得て制作した、空を舞う立体的な凧です。この凧は単一の大きな翼ではなく、自立して飛ぶことのできる小さな「個」の翼の「群」によって構成されています。各翼は、組市松紋を構成する直方体フレームに和紙を張って形成され、風を受けるとそれぞれが揚力を生み出します。その集合的な働きによって、全体として大きな揚力と高い安定性が得られます。

一般に凧は、寸法を大きくすると重量（体積）が三乗に比例して増加する一方、揚力に関わる表面積は二乗にしか比例しないため、「二乗三乗則」によって大型化に限界があります。しかしこの凧では、揚力を生み出す小さな翼という個を最小単位として集合させることで、重量対表面積比を保ったままスケールアップが可能となり、2mの大型の凧を実現しています。

また、通常の凧は機体が傾くと風圧中心（風心）の位置が大きく変化して不安定になりますが、組市松紋凧では風圧力が多数の小翼に分散されているため、姿勢の変化に対しても風心の移動が小さく抑えられ、高い安定性を保ちます。

関連企画として、グラハム・ベルの四面体凧を題材にした「そらとぶかたちワークショップ」（2025年11月29日・12月14日、東京大学生産技術研究所）を藤堂真也とともに実施しました。

Yuta Shimoda, Masaya Todo, Asao Tokolo / Exhibited at CONNECTING ARTIFACTS 05 (Institute of Industrial Science, The University of Tokyo, October 18 – December 14, 2025)

This piece is a box kite inspired by Tokolo's Harmonised Chequered Pattern. Rather than relying on a single large wing, it is composed of a group of small, self-sustaining individual wings. Each wing is formed by stretching a paper membrane over a rectangular frame derived from the Harmonised Chequered Pattern. When exposed to wind, each generates lift on its own, and through their collective behavior, the kite as a whole achieves strong lift and remarkable stability.

In general, as a kite increases in size, its weight (volume) grows in proportion to the cube of its dimensions, while its lifting surface grows only with the square — a limitation known as the "square-cube law." By assembling a multitude of small, lift-generating individual wings, however, this kite maintains a favorable weight-to-surface-area ratio even when scaled up, making a 2-meter kite possible.

Furthermore, ordinary kites tend to become unstable when their body tilts, as the center of aerodynamic pressure shifts significantly. The Harmonised Chequered Pattern kite distributes aerodynamic forces across many small wings, so any shift in the pressure center remains minimal even when the overall posture changes, resulting in exceptional flight stability.

As a related program, the "Flying Artifacts Workshop" on Alexander Graham Bell's tetrahedral kite was held with Masaya Todo (November 29 and December 14, 2025, Institute of Industrial Science, The University of Tokyo).
